製品に関するよくあるご質問
設計変更について
質問
TRD-GKシリーズが設計変更されると聞きました。
従来の製品と何が変わるのですか？
回答
TRD-GKシリーズは、製品の安定供給を目的に、2022年7月生産品より、順次設計変更致します。
現行品は在庫がなくなり次第、順次設計変更品に切り替わります。
両製品には下記の違いがございますので、ご理解頂きたく、お願い致します。
変更点
| 分類 | 現行品 | 設計変更品 |
|---|---|---|
| 製品ラインアップ | -R/RC2（二相出力） | 生産終了 -Rは-RZに、-RC2は-RZC2に型番統合 |
| -RZ/RZL/RZC2/RZC2L (二相原点付き出力） | 変更無し | |
| -BZ/BZC2 (方向判別出力） | 変更無し | |
| パルス数 | 10,12,15,30,50,60,100,120,200,240,250,300, 360,400,500,600,800,1000,1200,1500,1800, 2000,2500,3000,3600,5000 |
10,30,50,60,100,120,200,240,250,300, 360,400,500,600,1000,1200, 2000,2500,3600,5000 ※12,15,800,1500,1800,3000パルスは廃止 |

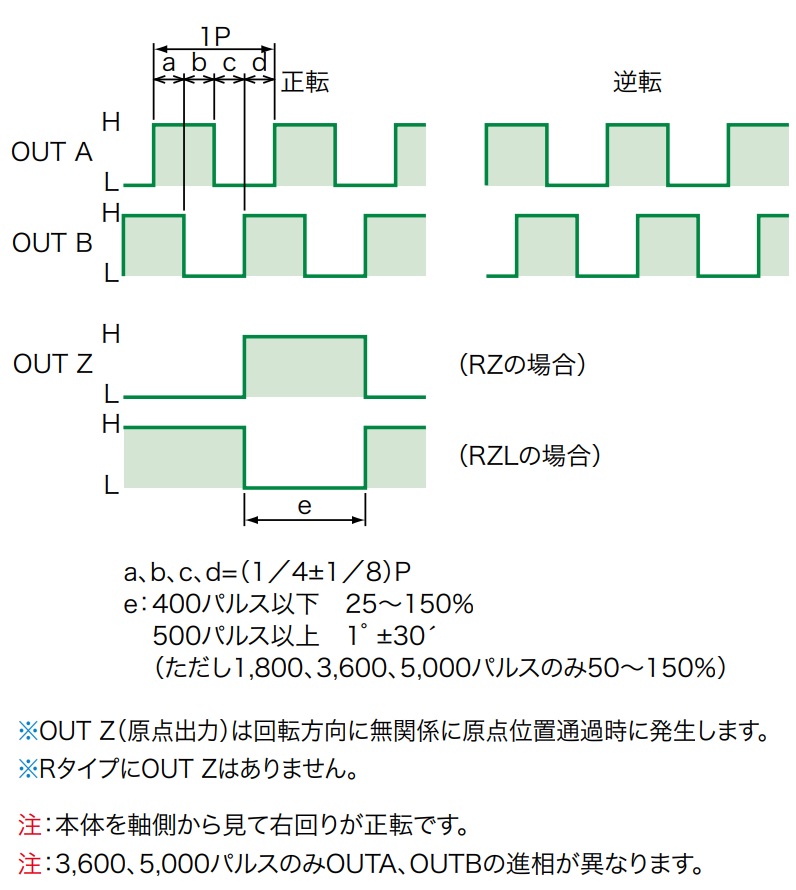

| 原点出力 | 400パルス以下：25～150% 500パルス以上：1°±30’ 1800,3600,500パルス：50～150%
|
全パルス：50～150%
|
| 進数方向 | 3600,5000パルス：A相進数 3600,5000パルス以外：B相進数 |
全パルス：B相進数 |
| 信号線色 (RZ) |
|
|
| 信号線色 (BZ) |
|
|
