質問

SJ-Etherシリーズをスレーブ局として、Modbus/TCP通信を使いたいです。
どのようにすれば良いですか？

回答

詳細は、SJ-Etherユーザーズマニュアルの第4章4-4 MODBUS/TCP通信をご覧ください。
SJ-Ether使用手順の概略は以下となります。

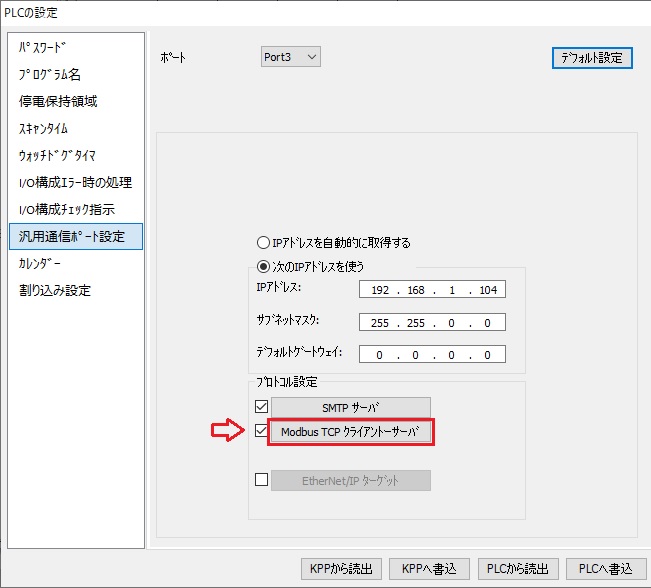

①KPP：Kostac PLC Programming softwareの「PLC」→「PLC設定」→「汎用通信ポート設定」のPort3にて、SJ-EtherのIPアドレス、サブネットマスクを設定。
②プロトコル設定は「Modbus/TCPクライアントとサーバー」にチェックマークを付ける。
plc-39-1

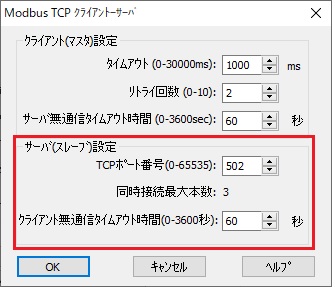

③「Modbus/TCPクライアントとサーバー」をクリック。
④クライアント（マスタ）設定は、工場出荷時の値のままで良い。
⑤サーバー（スレーブ）設定の、TCPポート番号／タイムアウト時間を設定する。
plc-39-2
※SJ-Etherにデータ通信のためのラダープログラムは不要。
マスター局の設定は、ご使用になる各社製品マニュアルをご覧ください。
マスター局の設定に、ユニットID(スレーブID)がある場合は、ゼロにしてください。
