質問

Modbus/RTUプロトコルを使い、ジェイテクトエレクトロニクス（旧：光洋電子工業）製PLCをマスターとして他社製品と通信したいです。
ラダープログラムはどのように組めばよいですか？

回答

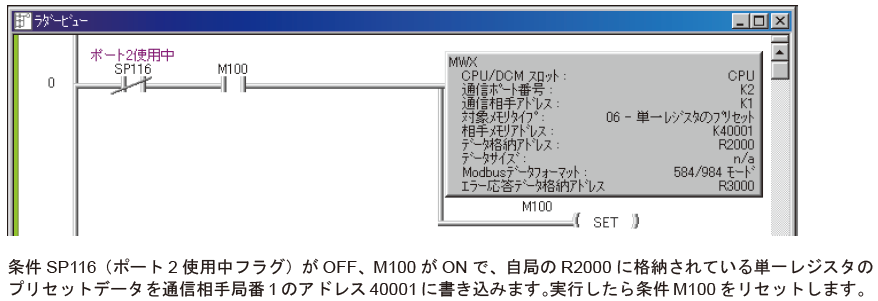

ラダープログラムは下図を参考にしてください。
詳細は「Ｓシリーズプログラミングマニュアル」の７－８「MODBUS RTU命令」を参照してください。
※マスター局となれるのは、D0-06シリーズ／D2-260,263,265／SJ-ETHERシリーズのみとなります。

汎用通信ポート設定

＜注意事項＞
使用するプロトコルは「Modbus」を選択してください。（下図、赤枠部分）
＜方法１＞
KPPの「PLC」メニューから「PLC設定」→「汎用通信ポート設定」と進めます。
使用するプロトコル／局番／ボーレートなどの通信条件を設定します。
（プロトコルは「Modbus」のみをチェックしてください）

＜方法２＞
ラダーソフトで特殊レジスタに値を設定することで、方法１と同様のことができます。
特殊レジスタのアドレスは、各PLCのユーザーズマニュアルを参照してください。

＜SJ-ETHER使用時の注意＞
SJ-ETHERのポート１をマスター局とする場合は、強制RUNモードに（RUN/TERMのSWをRUNに）する必要があります。
通信ポート設定も、強制RUNモードに移行したタイミングで、実行します。（サンプルラダー参照）

通信中フラグ

通信中フラグアドレスは、各PLCのユーザーズマニュアルを参照してください。

通信ポート番号

CPU内蔵ポート番号は、ポート１：K1、ポート２：K2となります。
