質問

質問

CN3(RS-485)ですが、サーボドライバ間にはどのようケーブルを使用したらよいですか？

回答

回答

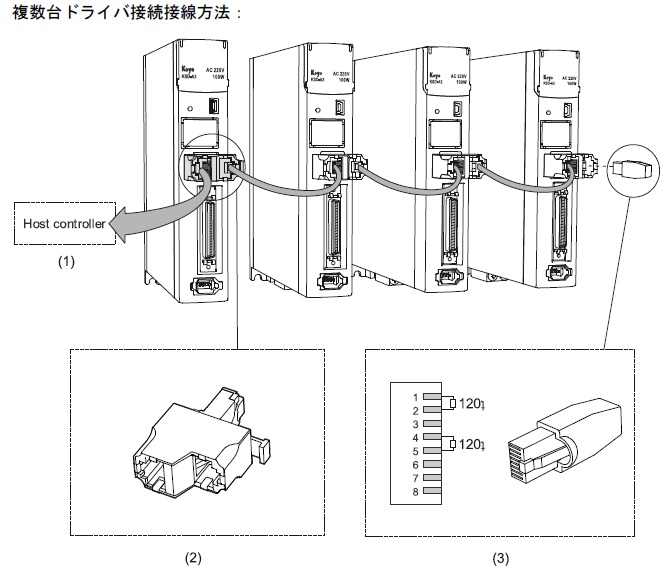

下図(2)CN3分岐コネクタ間は、市販のLANケーブルが使用できます。
カテゴリー5以上のSTPケーブル（ストレートケーブル）を使用してください。
KSD_RS485-1
(1)上位のPC/PLCに接続。
※ケーブル線色　＋：青／白　－：青　GND：茶／白
(2)CN3分岐コネクタ　型番：ACS3-CNADC3RC
(3)CN3終端抵抗コネクタ　型番：ACS3-CNADC3TR
